TP M1 P1K6

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja

5. Link Download

1. Kondisi [Kembali]

Percobaan 1 Kondisi 6 :

    Buatlah sebuah rangkaian lengkap yang memuat 2 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 4 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 4 saklar SPDT.

2. Gambar Rangkaian Simulasi [Kembali]

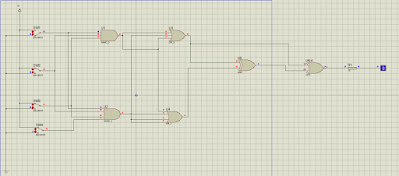

Rangkaian sebelum disimulasikan:

    Rangkaian setelah disimulasikan:

3. Video Simulasi [Kembali]


4. Prinsip Kerja [Kembali]

    Pada percobaan 1 kondisi 6 ini kita menggunakan input saklar sebanyak 4 buah. Terdapat 2 gerbang NAND dari rangkaian yang berinput 3 dan 4. Berdasarkan tabel kebenaran gerbang NAND akan berlogika 0 ketika semua input pada kaki gerbang tersebut berlogika 1. sedangkan jika salah satu kaki dari gerbang NAND memiliki input berlogika 1 jika salah satu atau semua kaki gerbang tersebut berlogika 0. Terdapat 2 gerbang OR dengan 3 dan 4 input. Pada gerbang OR akan menghasilkan output berlogika 1 salah satu atau semua kaki berlogika 1. Terdapat 1 gerbang XOR pada rangkaian dengan 2 input. Pada gerbang XOR output akan berlogika 1 jika salah satu dari input XOR berlogika 1. Sedangkan gerbang XOR akan berlogika 0 jika kedua input berlogika 1 atau kedua input berlogika 0. Terdapat 1 gerbang XNOR pada rangkaian dengan 2 input. Pada gerbang XNOR output akan berlogika 0 jika salah satu dari input XNOR berlogika 1. Sedangkan gerbang XNOR akan berlogika 1 jika kedua input berlogika 1 atau kedua input berlogika 0.

5. Link Download [Kembali]

    Link Video Simulasi klik disini

    Link Rangkaian Proteus klik disini

    Link HTML klik disini

    Link Datasheet Switch klik disini
