Laporan Akhir LPF -40dB

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Download File

1. Jurnal[Kembali]

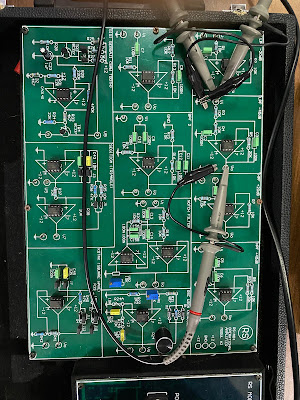

2. Prinsip Kerja[Kembali]

    Untuk menurunkan rumus ACL –nya maka tentukan dahulu tegangan di titik

A dan tegangan di titik B.

Dimana ACL dibuat menjadi

dan nilai a dibuat menjadi sama dengan satu.

Langkah pertama, misalkan memakai op-amp ideal maka Ed=0 sehingga

    Vo = VB.

Gunakan hukum khirchoff arus untuk mencari tegangan di titik A, dimana:

    I3 = I4

Jadi, untuk membuat grafik ACL vs w, lakukan substitusi rumus wc pada

rumus ACL menjadi seperti berikut;

Variasi nilai w terhadap nilai wc yang ditunjukkan pada tabel 4.

Adapun sket hasil tabel 2 adalah hampir menyamai hasil bode plot simulasi

gambar 222.

Adapun langkah-langkah perancangan LPF -40dB/dec adalah seperti

berikut :

3. Video Percobaan[Kembali]

4. Analisa[Kembali]

Analisa prinsip kerja dari LPF -40 db berdasarkan tegangan input, ouput, frekuensi cutt-of, dan gelombang hasil percobaan

Jawab :

Prinsip kerja dari Low-Pass Filter (LPF) berdasarkan tegangan input, tegangan output, frekuensi cutoff (Fc), dan hasil gelombang dari percobaan.

-Tegangan Input (Vin):

    Tegangan input (Vin) adalah sinyal yang akan di-filter oleh LPF. Sinyal ini mungkin terdiri dari berbagai frekuensi, tetapi LPF akan memungkinkan sinyal dengan frekuensi rendah untuk melewati.

-Tegangan Output (Vout):

    Tegangan output adalah sinyal keluaran dari LPF setelah proses penyaringan. Prinsip kerja LPF adalah untuk melewati komponen frekuensi rendah dari sinyal input dengan amplitudo yang hampir sama dengan masukan, sementara komponen frekuensi tinggi akan dihilangkan atau diattenuasi. Sebagai hasilnya, Vout akan memiliki komponen frekuensi rendah yang dominan.

-Frekuensi Cut off (Fc):

    Frekuensi cutoff (Fc) adalah frekuensi pada titik di mana respons LPF mulai mengurangi amplitudo sinyal secara signifikan. Di bawah Fc, sinyal melewati LPF dengan sedikit penurunan amplitudo, sementara di atas Fc, amplitudo sinyal akan mulai turun secara dramatis. Fc adalah parameter yang dapat disesuaikan dalam desain LPF dan menentukan batasan frekuensi sinyal yang akan diteruskan atau diblokir oleh LPF.

-Gelombang Hasil Percobaan:

    Hasil gelombang dari percobaan LPF akan menunjukkan bagaimana sinyal masukan berubah setelah melewati LPF. Dalam grafik gelombang hasil percobaan, kita akan melihat bahwa jika sinyal input memiliki frekuensi di bawah Fc, maka sinyal output akan hampir identik dengan input, dengan sedikit penurunan amplitudo karena kehilangan energi selama proses filter. Namun, jika sinyal input memiliki frekuensi di atas Fc, maka sinyal output akan mengalami penurunan amplitudo yang signifikan, yang semakin membesar seiring dengan kenaikan frekuensi.

Data perhitungan :

5. Video Penjelasan[Kembali]

6. Download File[Kembali]

Video Percobaan (Klik Disini)

Video Analisa (Klik Disini)
