Laporan Akhir HPF 20dB
Dari rangkaian terlihat bahwa sinyal input diserikan dengan kapasitor C sehingga sinyal input yang berfrekuensi diatas frekuensi cut-off akan dilewatkan dan sebaliknya dibawah frekuensi cut-off akan diredam atau dilemahkan. Pelemahan terjadi karena reaktansi XC akan semakin besar apabila frekuensi semakin kecil seperti hubungan berikut.
Apabila sinyal input semakin diperbesar frekuensi-nya maka tegangan di titik A dari gambar rangkaian HPF +20 dB/dec akan semakin besar atau mendekati besarnya Vi (ACL ≈ 1).Pada rangkaian amplifier karena memakai feedback negatif tetapi rangkaian filter ACL –nya sama dengan satu ( ACL » 1, butterworth filter). Dengan tegangan input Vi maka tegangan di titik A adalah:
Analisa prinsip kerja dari HPF 20 db berdasarkan tegangan input, ouput, frekuensi cutt-of, dan gelombang hasil percobaan
jawab :
Prinsip kerja HPF didasarkan pada karakteristik respons terhadap frekuensi inputnya. Berikut prinsip kerja HPF berdasarkan tegangan input, output, frekuensi cut-off, dan gelombang hasil percobaan:
- Tegangan Input (Vin):
Tegangan input (Vin) adalah sinyal yang ingin difilter atau disaring oleh HPF. Tegangan input dapat berupa gelombang sinusoidal atau sinyal lainnya dengan berbagai frekuensi.
- Tegangan Output (Vout):
Tegangan output (Vout) adalah sinyal yang dikeluarkan oleh HPF setelah proses penyaringan. Pada frekuensi di atas f_c, Vout akan mirip dengan Vin (dengan perubahan fase mungkin), sedangkan pada frekuensi di bawah f_c, Vout akan mengalami penurunan amplitudo yang lebih besar.
- Frekuensi Cut-off (f_cutoff):
Frekuensi cut-off (f_c) adalah frekuensi batas di mana HPF mulai mengurangi amplitudo sinyal. Di atas frekuensi cut-off, sinyal umumnya akan melewati HPF dengan sedikit atau tanpa penurunan amplitudo yang signifikan, sedangkan di bawahnya, penurunan amplitudo akan semakin besar.
- Gelombang Hasil Percobaan:
Hasil percobaan HPF akan tergantung pada frekuensi input yang diberikan dalam eksperimen. Berikut adalah beberapa skenario:
Frekuensi Input < f_cutoff: Pada frekuensi ini, HPF akan memblokir sebagian besar sinyal, sehingga Vout akan mendekati nol atau memiliki amplitudo yang sangat rendah.
Frekuensi Input > f_cutoff: Pada frekuensi ini, HPF akan melewatkan sebagian besar sinyal, dan Vout akan hampir sama dengan Vin, terutama pada frekuensi yang jauh di atas f_cutoff.
Frekuensi Input ≈ f_cutoff: Di sekitar frekuensi cut-off, HPF akan memiliki respons transien, dan Vout akan bervariasi sesuai dengan karakteristik HPF pada daerah frekuensi tersebut. Gelombang hasil percobaan dapat menunjukkan perubahan amplitudo dan fase

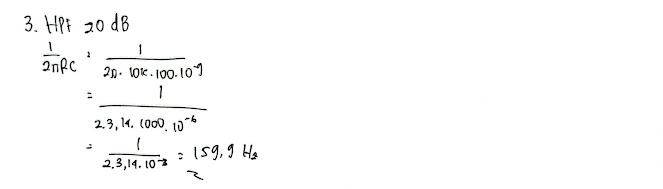

Data Perhitungan :
Video Percobaan (Klik Disini)
Video Analisa (Klik Disini)
